Korona z cyrkonu bez drukowanego modelu 3D? Dlaczego procedura model-free obniża koszty gabinetu i ułatwia osadzanie pracy

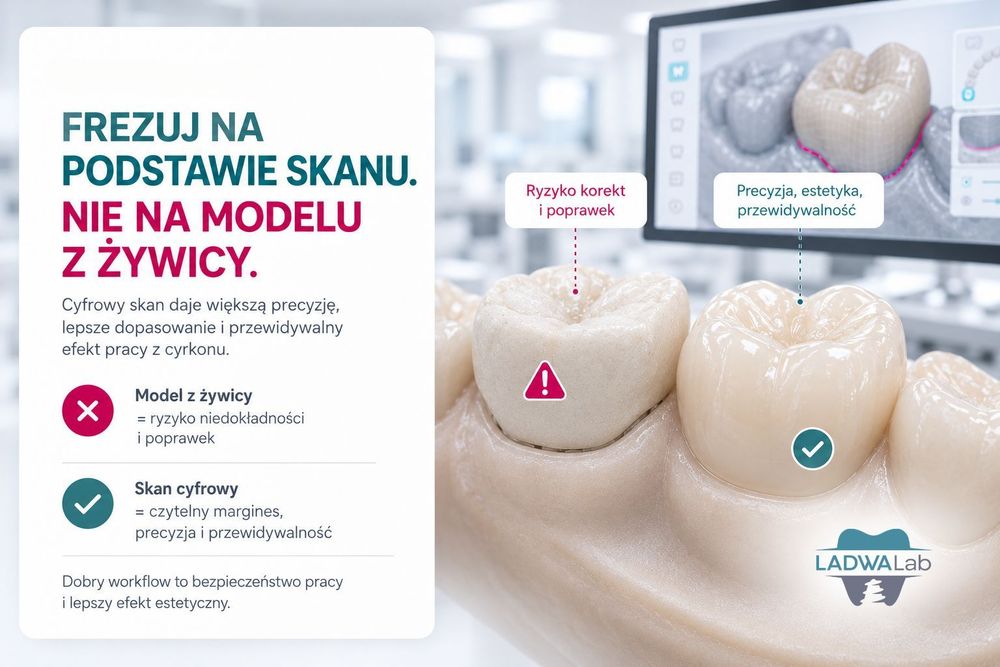

Zrzucasz skan wewnątrzustny na serwer laboratorium i z przyzwyczajenia zaznaczasz w zleceniu prośbę o wydruk roboczy modelu 3D do pojedynczej korony. Zakładasz, że fizyczny punkt odniesienia uchroni Cię przed niespodziankami podczas oddawania pracy pacjentowi, zapobiegnie klinicznym niedokładnościom i zredukuje czas spędzony z kątnicą na fotelu. W praktyce fundujesz sobie dodatkowy, nieuzasadniony koszt, wydłużasz czas oczekiwania na gotową odbudowę o całą dobę i wprowadzasz do idealnie cyfrowego środowiska zupełnie niepotrzebny, fizyczny margines błędu. Wirtualny projekt na ekranie stacji roboczej CAD i monolityczny cyrkon frezowany bezpośrednio z pliku STL zapewniają lepszą szczelność brzeżną niż korona dopasowywana na siłę do wydrukowanego kikuta z żywicy polimerowej.
Złudne poczucie bezpieczeństwa. Dlaczego fizyczny model przy pojedynczej koronie to błąd technologiczny?
Przeanalizujmy surową drogę pliku cyfrowego. Twój skaner wewnątrzustny rejestruje sytuację w jamie ustnej z dokładnością do kilkunastu mikronów. Kiedy odbieramy ten plik w LADWA Lab w otwartym ekosystemie 3Shape lub exocad, widzimy perfekcyjną, wirtualną kopię pola protetycznego bez fizycznych zniekształceń. Algorytmy oprogramowania pozwalają nam zaplanować szczelinę na cement z precyzją, jakiej ludzkie oko nie jest w stanie zweryfikować. Uwzględniamy wirtualną kompensację średnicy wiertła dla naszej 5-osiowej frezarki CNC. Ten etap jest bezbłędny, powtarzalny i pozbawiony czynnika skurczu materiałowego.
Problem pojawia się w momencie zlecenia wydrukowania modelu na drukarce 3D. Każda, nawet najdroższa fotopolimerowa żywica protetyczna wykazuje mikroskurcz podczas procesu polimeryzacji i dodatkowego naświetlania w komorze UV. Dochodzą do tego zmienne takie jak czas mycia w alkoholu izopropylowym, temperatura otoczenia czy gęstość punktów podparcia (supportów) na platformie roboczej. Fizyczny model z drukarki nigdy nie będzie w stu procentach tak precyzyjny jak matematyczny plik bazowy STL.
Jeżeli technik dentystyczny spróbuje dopasować idealnie wyfrezowaną w CAD/CAM koronę cyrkonową do wydrukowanego kikuta wykazującego skurcz, natrafi na opór. Zamiast zaufać cyfrowej precyzji, zacznie wybierać materiał we wnętrzu korony lub korygować punkty styczne zębów sąsiednich na żywicznym modelu. Niszczy w ten sposób to, co oprogramowanie wyliczyło perfekcyjnie. Na wizycie oddania korony nagle okazuje się, że praca ma luz na kikutach, brakuje punktu stycznego, a czas pracy na fotelu rośnie przez żmudne korekty okluzji. Praca model-free całkowicie eliminuje ten łańcuch błędów.
Surowe liczby i fizyka materiałów. Dlaczego tlenek cyrkonu wymaga cyfrowej izolacji?
Współczesny tlenek cyrkonu, szczególnie w odmianie multilayers z płynnym gradientem przezierności i twardości, to materiał o rygorystycznie określonych parametrach fizycznych. Aby korona pasowała idealnie po wyjęciu z pieca synteryzacyjnego, oprogramowanie CAM powiększa jej projekt o precyzyjnie wyliczony współczynnik skurczu. Ten parametr oscyluje wokół 20-25 procent, a producent krążków cyrkonowych dostarcza go z dokładnością do czterech miejsc po przecinku.
Systemy numeryczne frezarek radzą sobie z tym doskonale. Proces frezowania twardego dysku z cyrkonu eliminuje ryzyka znane z tradycyjnego odlewnictwa metali czy tłoczenia ceramiki szklanej. Nie martwimy się o złe proporcje płynu zarobowego, jakość mas osłaniających czy skurcz stopu metalu podczas stygnięcia. Skoro proces produkcji korony jest tak ścisły numerycznie, kontrola fizyczna na skurczliwym modelu z żywicy to technologiczny regres. Ostatecznym weryfikatorem szczelności brzeżnej dla pojedynczych koron w odcinku bocznym jest wyłącznie spreparowany ząb pacjenta.
Kiedy zrezygnować z modelu, a kiedy wydruk jest absolutnie niezbędny?
Aby drastycznie skrócić czas wizyty w gabinecie, należy wiedzieć, do jakich prac technika model-free sprawdza się doskonale, a gdzie stanowi ryzyko kliniczne. Poniższe zestawienie pomoże Ci optymalnie dobierać protokoły zleceniowe.
Optymalne wskazania dla procedury model-free (brak wydruku 3D):
- Pojedyncze korony w odcinkach bocznych i przednich.
- Krótkie mosty w odcinkach bocznych (do trzech punktów).
- Odbudowy typu onlay, inlay oraz overlay.
- Praca ta redukuje koszty gabinetu o opłaty za druk 3D oraz skraca czas realizacji w laboratorium o minimum 24 godziny.
- Ryzyko niedokładności brzeżnej jest minimalne, ponieważ praca frezowana jest bezpośrednio z wyjściowego pliku STL lub PLY, bez ryzyka nadmiernego opracowania przez technika na żywicznym kikucie.
- Kontrola okluzji statycznej odbywa się na poziomie oprogramowania CAD, które analizuje przenikanie siatek z dokładnością mikronową.
Prace bezwzględnie wymagające wydruku modelu 3D:
- Pełne łuki protetyczne i całkowite odbudowy zwarcia.
- Rozległe prace na implantach (mosty hybrydowe, struktury przykręcane na multi-unitach).
- Wymagająca strefa estetyczna przednia, gdzie konieczna jest manualna charakteryzacja ceramiki i ocena proporcji białej do różowej estetyki.
- Czas realizacji ulega wydłużeniu o proces druku, mycia i utwardzania, a koszty rosną, jednak jest to podyktowane bezwzględnym bezpieczeństwem dopasowania fizycznego przy skomplikowanych strukturach
- Kontrola w tych przypadkach zależy od precyzji złożenia fizycznych modeli oraz odpowiedniej kalibracji artykulatora.
Rozległa implantoprotetyka i strefa estetyczna. Tutaj nie tniemy kosztów na skróty
Zasada o rezygnacji z modeli kończy się w momencie wejścia w zaawansowane procedury implantologiczne i rehabilitację układu stomatognatycznego. Tu wydruk 3D staje się krytyczny dla powodzenia całego leczenia.
Przy odbudowach wielopunktowych na implantach musimy rygorystycznie sprawdzić pasywność struktury przed wysłaniem pracy do gabinetu. Napięcia generowane przez brak pasywności mostu przykręcanego na bazach tytanowych prowadzą do odkręcania się śrub, pękania ceramiki, a ostatecznie do utraty integracji implantu z kością na skutek przeciążeń. Oprogramowanie CAD nie pokaże nam mikroodkształceń kości żuchwy i nie wykryje ewentualnego ugięcia skanu podczas nakładania obrazów przez głowicę na długim bezzębnym łuku. Potrzebujemy analogów osadzonych w solidnym, fizycznym modelu z żywicy, aby ręcznie przetestować idealne przyleganie na łącznikach.
W LADWA Lab obsługujemy bazę bibliotek zapewniającą bezpośredni matching techniczny baz tytanowych pod najpopularniejsze systemy rynkowe, takie jak Osstem, ICX, SGS, MIS, Straumann, Nobel Biocare, Dentium czy KISplant. Przy pracach hybrydowych model jest koniecznością. Pozwala na optymalne ukształtowanie profilu wyłaniania tkanek miękkich na fizycznej kopii dziąsła. W modelach 3D stosujemy wyjmowane maski dziąsłowe. Daje nam to pewność, że wyprowadzenie kanału śruby pod kątem - a w naszych rozwiązaniach hybrydowych sięga to 25-30 stopni - będzie dogodne klinicznie na fotelu i ukryte estetycznie. Dodatkowo korony i mosty hybrydowe cementujemy na bazach tytanowych w laboratorium. Eliminuje to niemal do zera ryzyko pozostawienia resztek cementu w kieszonce wokół implantu podczas przykręcania pracy w gabinecie.
Checklista: Jak przygotować wycisk cyfrowy pod pracę z cyrkonu bez modelu?
Wybierając procedurę model-free, całą odpowiedzialność za szczelność brzeżną przerzucasz na jakość przesłanego pliku STL. Skaner optyczny rejestruje wyłącznie to, co kamera ma w swoim zasięgu fizycznym. Aby praca zeszła z frezarki z chirurgiczną precyzją, musisz spełnić cztery rygorystyczne warunki na fotelu:
- Bezwzględna retrakcja i izolacja od płynów: Krew i ślina działają jak soczewki załamujące światło skanera. Rozmywają granice preparacji stopnia, tworząc na skanie zniekształcenia. Użyj grubej nici retrakcyjnej lub dedykowanej pasty i bardzo dokładnie osusz pole protetyczne bezpośrednio przed przyłożeniem głowicy skanującej.
- Ciągłość skanu w strefie stopnia: Dokonaj weryfikacji skanu w trybie monochromatycznym na ekranie przed zwolnieniem pacjenta. Jeśli w granicy preparacji widnieją niewypełnione przestrzenie lub poszarpane krawędzie siatek trójkątów, usuń wadliwy fragment narzędziem gumki w oprogramowaniu i doskanuj preparację ponownie. Program CAD nie domyśli się położenia rzeczywistego brzegu zęba. Braki połączy linią prostą, gwarantując kliniczną nieszczelność i podmakający cement.

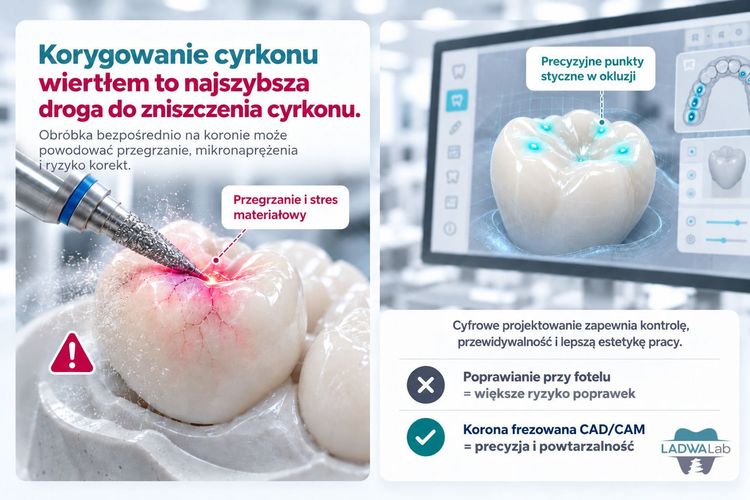

- Maksymalne zaguzkowanie podczas rejestracji zwarcia: Nigdy nie skanuj zgryzu z jednej strony. Zarejestruj statykę obustronnie. Pacjenci często odruchowo przesuwają żuchwę do przodu z powodu ucisku głowicy skanera w przedsionku jamy ustnej. Zła relacja wymusi mocne szlifowanie cyrkonu na fotelu, co niszczy strukturę materiału, zdejmuje warstwę ochronnej glazury i wymusza ponowne, trudne polerowanie wewnątrzustne.
- Analiza przestrzeni okluzyjnej: Przed eksportem pliku użyj wbudowanego narzędzia do mapowania odległości pomiędzy kikutem a zębami przeciwstawnymi. Cyrkon monolityczny wymaga 0.8 do 1.0 mm wolnej przestrzeni na powierzchni żującej, aby uniknąć ryzyka mikropęknięć w trakcie żucia. Jeśli skaner pokazuje odległość rzędu 0.3 mm, korekta kikuta i doskanowanie ubytku są konieczne. Technik bez tej przestrzeni wyprowadzi koronę w zgryz urazowy lub nadmiernie pocieni strukturę cyrkonu.
Zaufaj cyfrowej precyzji ze wsparciem zaplecza CAD/CAM w LADWA Lab
Przejście na pełen obieg cyfrowy wymaga odrzucenia gipsowych przyzwyczajeń. Wymaga także perfekcyjnego zaplecza maszynowego. W naszym nowoczesnym laboratorium w Grodzisku Mazowieckim proces planowania w CAD łączymy ze stabilnym, certyfikowanym frezowaniem z najlepszych dysków tlenku cyrkonu. Modele robocze włączamy do procesu wyłącznie tam, gdzie chroni to pacjenta i warunkuje stabilność skomplikowanej konstrukcji opartej na implantach.
Nie przepalaj budżetu gabinetu na rutynowe wydruki do prostych koron w odcinku bocznym. Zredukuj czas miesięcznych korekt na fotelu, odcinając się od nieprzewidywalnego mikroskurczu polimerów z drukarek. Zapraszamy do przetestowania cyfrowego flow na otwartych systemach. Prześlij nam swój skan wewnątrzustny STL lub PLY. Skonsultujemy z Tobą wirtualny projekt korony czy łącznika jeszcze przed startem frezarki, zapewniając pasywność pracy oddawanej z marszu podczas krótkiej, przewidywalnej wizyty.
